4 ส่วนประกอบหลักของตลับลูกปืน (Bearing) ที่วิศวกรควรรู้ก่อนเลือกใช้งาน

ในโลกวิศวกรรมเครื่องจักร Bearing หรือที่เรารู้จักกันว่า ลูกปืน ถือเป็นชิ้นส่วนที่มีบทบาทสำคัญที่สุด หากขาดอุปกรณ์นี้ ระบบที่ต้องอาศัยการหมุน เช่น เพลา ล้อ หรือมอเตอร์ จะทำงานได้ยากเพราะเกิดแรงเสียดทานสูงและสึกหรอเร็ว ลูกปืนจึงเปรียบเสมือนหัวใจที่ทำให้ระบบหมุนทำงานได้อย่างราบรื่น ประหยัดพลังงาน และช่วยยืดอายุการใช้งานของเครื่องจักร

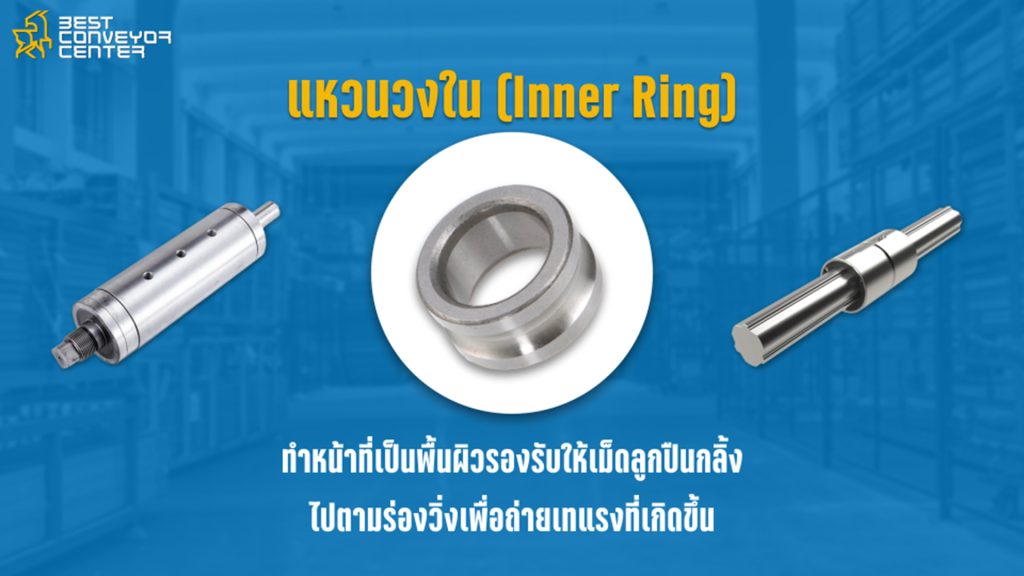

🔹 1. แหวนวงใน (Inner Ring)

แหวนวงในคือส่วนที่ ติดตั้งเข้ากับเพลา (Shaft) โดยตรง และหมุนไปพร้อมกับเพลา ลักษณะของมันถูกออกแบบให้มีร่องวิ่ง (Raceway) สำหรับรองรับการกลิ้งของเม็ดลูกปืน

หน้าที่หลักของแหวนวงใน

• เป็นตัวกลางเชื่อมต่อแรงจากเพลาไปยังเม็ดลูกปืน

• ทำให้การหมุนของเพลามีความนิ่งและสม่ำเสมอ

• รับแรงจากเม็ดลูกปืนและถ่ายไปยังเพลา

หากแหวนวงในเกิดการสึกหรอ จะทำให้การหมุนของเพลาคลาดเคลื่อน และอาจทำให้เครื่องจักรเสียหายได้อย่างรุนแรง

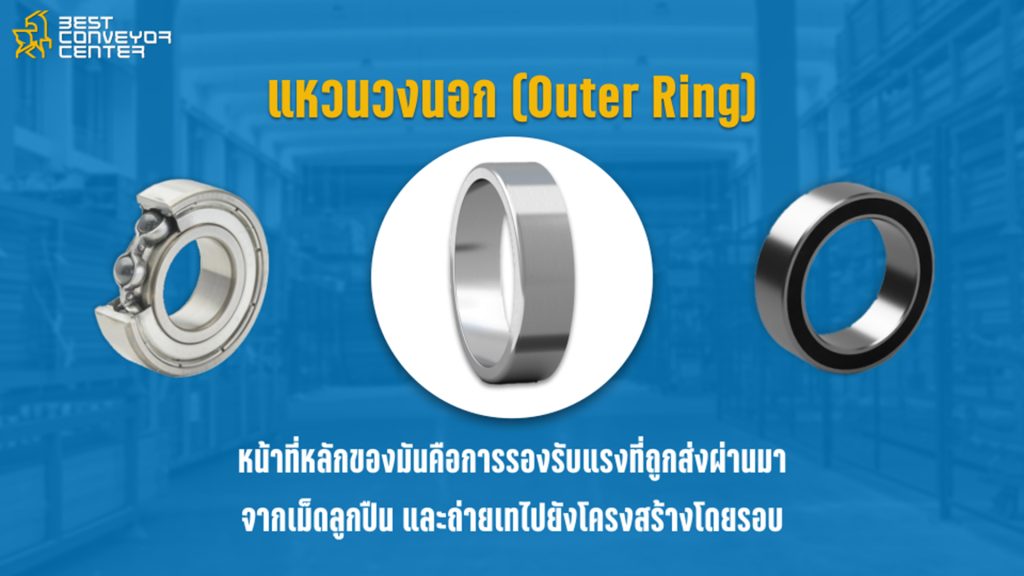

🔹 2. แหวนวงนอก (Outer Ring)

ต่างจากแหวนวงใน แหวนวงนอกจะ ติดตั้งเข้ากับเสื้อเพลา (Housing) หรือตัวเรือนของเครื่องจักร โดยแหวนวงนอกจะอยู่นิ่ง ไม่หมุนตามเพลา

หน้าที่หลักของแหวนวงนอก

• รองรับแรงที่ถ่ายทอดมาจากเม็ดลูกปืน

• ช่วยกระจายแรงไปยังโครงสร้างของเครื่องจักร

• เป็นโครงสร้างหลักที่ช่วยรักษาตำแหน่งของเม็ดลูกปืนให้อยู่ในแนวที่ถูกต้อง

เมื่อแหวนวงนอกมีการแตกร้าวหรือบิ่น เครื่องจักรอาจเกิดเสียงดัง และลดประสิทธิภาพการทำงานลง

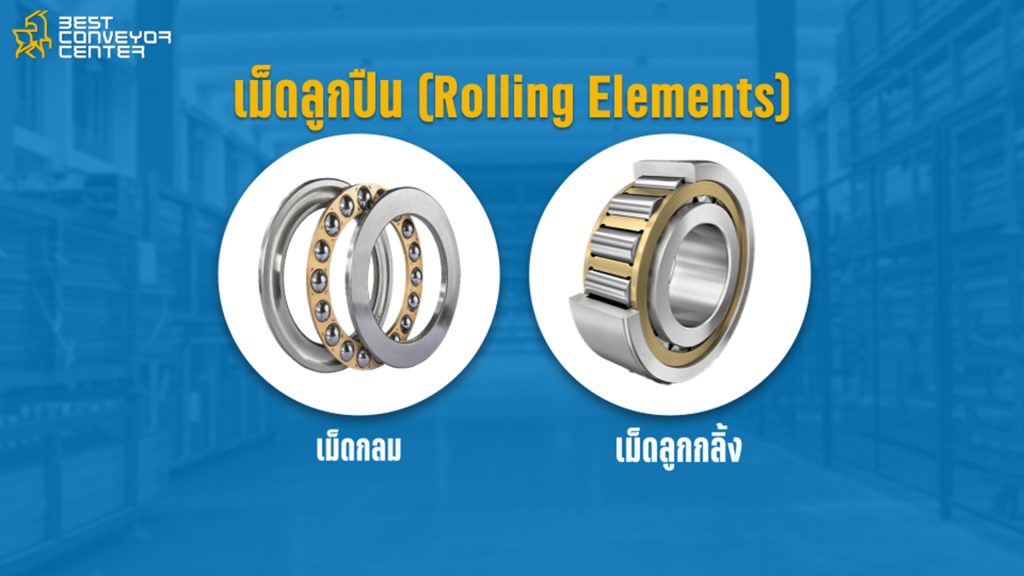

🔹 3. เม็ดลูกปืน (Rolling Elements)

นี่คือหัวใจ ทำหน้าที่เปลี่ยนการเสียดทานแบบเลื่อน (Sliding Friction) ให้กลายเป็นการเสียดทานแบบกลิ้ง (Rolling Friction) ช่วยลดพลังงานและลดการสึกหรอ

ประเภทหลักของเม็ดลูกปืน

• เม็ดกลม (Ball Bearings)

  • เหมาะสำหรับงานที่มีความเร็วรอบสูง

  • สามารถรับแรงได้ทั้งในแนวรัศมีและแนวแกน

  • ใช้งานแพร่หลายในมอเตอร์ไฟฟ้า พัดลม และระบบสายพาน

• เม็ดลูกกลิ้ง (Roller Bearings)

  • มีพื้นที่สัมผัสที่มากกว่าเม็ดกลม

  • รับแรงในแนวรัศมี (Radial Load) ได้สูงมาก

  • เหมาะกับงานหนัก เช่น เครื่องจักรอุตสาหกรรม เหล็ก โรงงานปูน หรือเครนยกของ

หากเลือกไม่เหมาะสม อาจทำให้รับแรงได้ไม่ตรงตามสเปก นำไปสู่การชำรุดก่อนเวลาอันควร

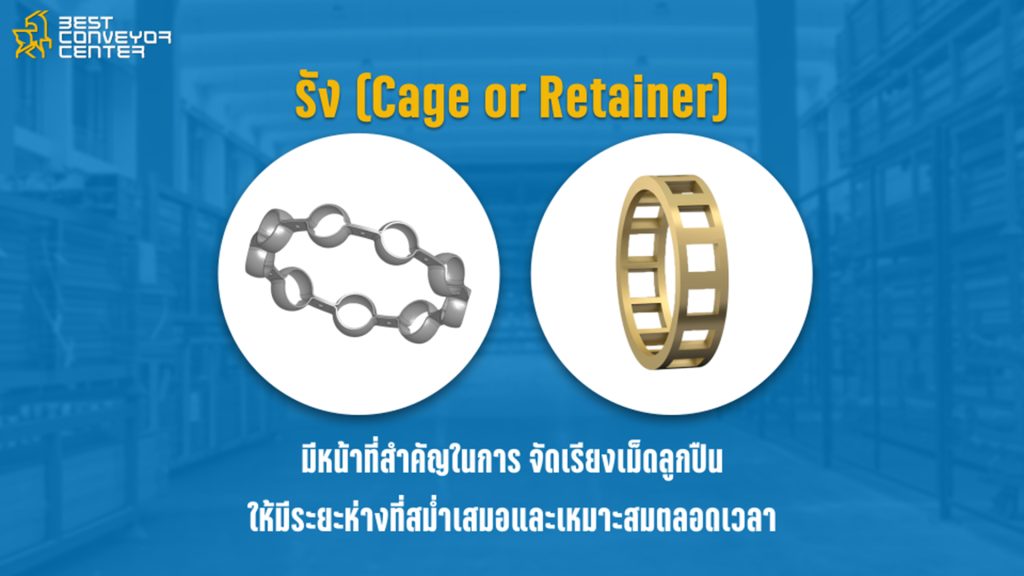

🔹 4. รัง (Cage or Retainer)

รังคือส่วนที่หลายคนมักมองข้าม แต่จริงๆ แล้วมีบทบาทสำคัญมาก เพราะทำหน้าที่ จัดเรียงเม็ดลูกปืนให้อยู่ในระยะที่ถูกต้อง

หน้าที่หลักของรัง

• ป้องกันไม่ให้เม็ดลูกปืนเสียดสีกันเอง

• ช่วยให้การหมุนเป็นไปอย่างราบรื่น

• ลดการสึกหรอและการสะสมความร้อน

• เพิ่มอายุการใช้งาน

📌 ทำไมการเข้าใจส่วนประกอบของตลับลูกปืนจึงสำคัญ?

1. เลือกได้ตรงสเปก – เข้าใจแรงที่ต้องรองรับและเลือกประเภทที่เหมาะสม

2. ช่วยในการติดตั้งอย่างถูกต้อง – ลดโอกาสผิดพลาดที่ทำให้เกิดความเสียหาย

3. ช่วยบำรุงรักษาได้อย่างมีประสิทธิภาพ – รู้ว่าชิ้นส่วนใดคือจุดเสี่ยงและควรตรวจสอบสม่ำเสมอ

4. ช่วยลดต้นทุน – ยืดอายุการใช้งาน ลดการหยุดเครื่อง และลดค่าใช้จ่ายจากความเสียหาย

     ไม่ใช่แค่ชิ้นส่วนเล็กๆ ของเครื่องจักร แต่เป็นหัวใจหลักที่ทำให้ระบบการหมุนทั้งหมดทำงานได้อย่างมีประสิทธิภาพ การเข้าใจส่วนประกอบทั้ง 4 ได้แก่ แหวนวงใน แหวนวงนอก เม็ดลูกปืน และรัง จะช่วยให้คุณเลือกใช้งานได้ถูกต้อง ติดตั้งได้แม่นยำ และบำรุงรักษาได้อย่างมีประสิทธิภาพ
