อายโบลท์ Eye Bolt ผลิตอย่างไร ?

อายโบลท์ Eye Bolt คืออะไหล่อุปกรณ์ระบบลำเลียง ที่ใช้ประคองขวด Side Guide ด้านข้าง. หรือบางครั้งก็เรียกกันว่า Bracket with Eye bolt นั่นเอง ซึ่งตัวอายโบลท์มีทั้งขนาดเกลียว M8,M10,M12,M16 และ M20 โดยที่มีทั้งที่เป็นวัสดุสแตนเลส และเหล็กชุปซิ้ง และรูตรงกลางห่วง อายโบลท์ Eye Bolt ทางเราก็สามารถทำขนาดรูได้หลากหลายตามลูกค้าต้องการ อาทิเช่น ขนาดรู 8,9,10,12,13,14.5 และ 16.5 mm. หรือขนาดตามที่ต้องการได้เลย ซึ่งเจ้าตัว อายโบลท์ Eye Bolt บางคนอาจจะยังไม่เคยเห็น. วันนี้เราพามาดูการผลิตถึงหน้าเครื่องกันเลย ว่าการผลิตอายโบลท์ Eye Bolt มีกี่ขั้นตอน และทำอย่างไรบ้าง

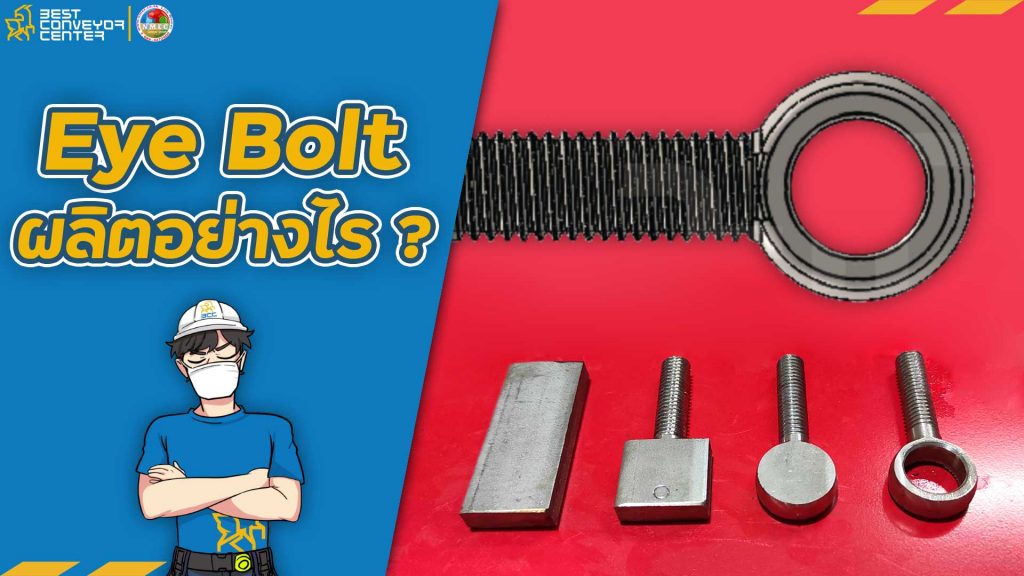

ขั้นตอนการผลิตอายโบลท์ Eye Bolt คือ

  1. ตัดเหล็กหรือสแตนเลส ตามความยาวเหล็กทั้งตัว (ให้บวกเผื่อ 1 – 2 mm.) ซึ่งขนาดของเราต้อนนี้จะเป็นอายโบลท์ขนาด M10x58 mm. เราก็เลยเลือกใช้เหล็กแบนขนาด W25x9txL60 mm.
  2. เจาะรูนำศูนย์ด้านหนึ่ง เพื่อที่เราจะได้เอาไปยันศูนย์ตอนกลึงเป็นเพลากลม ก่อนขึ้นทำเกลียว
  3. ทำ Jig รับงานเหลี่ยม Flat Bar เพื่อที่เราจะใช้เครื่องกลึงจับชิ้นงานได้
  4. กลึงส่วนที่จะเป็นเกลียวให้ได้ขนาด Diameter 9.5 mm.เข้าไปที่ระยะ 35 mm.
  5. เมื่อได้ระยะเพลาตามที่กำหนดแล้ว หลังจากนี้ก็กลึงเกลียว M10x1.5 mm.
  6. กลับด้านเพื่อจะกลึงหัวลูกบอล ขนาด Diameter 23.5 mm.
  7. เจาะรูตรงกลาง ตามขนาดเพลาที่จะเอาไปดึง Side Guide

เท่านี้ก็ถือว่าเสร็จสิ้นการผลิตอายโบลท์ Eye Bolts กันแล้วครับ

ส่วนใครยังไม่เข้าใจการผลิต ติดตาม Youtube การผลิตอายโบลท์ของเรากันได้ครับ
